Hastelloy系列
当前位置:主页 > 产品中心 > Hastelloy系列 >
库存现货品种规格:
冷轧带材:0.05~3.0×≤420mm
热轧(锻)材:Φ5.5~150mm,方40~160×40~160mm
冷拉丝材:Φ0.1~8mm
热轧带材:3.0~13.0×60~420mm
棒材:Φ8mm~Φ355mm
无缝管:Φ3*0.5mm~114*6mm 114mm以上规格可快速出货
产品规格:规格齐全,国产/进口均有库存现货,欢迎咨询,其他特殊规格要求可按需加工定制!
“梵普”专注合金材料生产制造,为客户提供专业的合金解决方案。
产品详情
产品名称:Hastelloy C-276(N10276/2.4819)哈氏合金,哈氏C276,Alloy C-276
牌号:Hastelloy C-276
Hastelloy C-276相近牌号:
梵普合金 | 中国GB | 美国ASTM | 德国DIN/EN | 英国BS | 法国AFNOR |
Hastelloy C-276 | NS3304 | UNS N10276 | W.Nr.2.4819 | NC17D | NiMo16Cr15 |
(NS334) | NiMo16Cr15W |
Hastelloy C-276执行标准:
梵普产品 | ASTM标准 |
棒材 | B574 |
中厚板、薄板和带材 | B575 |
无缝管和管件 | B622 |
焊接公称管 | B619,B775 |
焊接管子 | B626,B751 |
焊接管件 | B366 |
锻造或轧制管法兰和锻造管件 | B462 |
锻造用坯料和棒坯 | B472 |
锻件 | B564 |
Hastelloy C-276产品概述:
C-276全称为Hastelloy C-276(哈氏合金),是一种含钨的镍-铬-钼合金,极低的硅碳含量,被认为是万能的抗腐蚀合金。主要耐湿氯、各种氧化性氯化物、氯化盐溶液、硫酸与氧化性盐,在低温与中温盐酸中均有很好的耐蚀性能。因此,近三十年以来、在苛刻的腐蚀环境中,如化工、石油化工、烟气脱硫、纸浆和造纸、环保等工业领域有着相当广泛的应用。
Hastelloy C-276化学成分(wt%):
% | 镍 | 铬 | 铁 | 钼 | 钨 | 钴 | 碳 | 锰 | 硅 | 硫 | 磷 | 钒 |
Ni | Cr | Fe | Mo | W | Co | C | Mn | Si | S | P | V | |
min | 余量 | 15 | 4 | 15 | 3 | 0.1 | ||||||
max | 16.5 | 7 | 17 | 4.5 | 2.5 | 0.01 | 1 | 0.08 | 0.03 | 0.04 | 0.3 |
Hastelloy C-276物理性能:
梵普合金 | 密度 | 熔点°C | 比热 | 弹性模量 |
g/cm2 | J/kg/k | Gpa(21℃) | ||
Hastelloy C-276 | 8.9 | 1325~1370 | 425 | 205 |
平均比热: 0.1020 Btu/lb/°F | 平均CTE |
75 to 200°F | 6.20*10-6 in/in/°F |
75 to 400°F | 6.70*10-6in/in/°F |
75 to600°F | 7.10*10-6in/in/°F |
75 to 800°F | 7.30*10-6 in/in/°F |
75 to 1000°F | 7.40*10-6in/in/°F |
75 to 1200°F | 7.80*10-6 in/in/°F |
75 to 1400°F | 8.30*10-6in/in/°F |
75 to 1600°F | 8.80*10-6 in/in/°F |
75 to 1700°F | 8.90*10-6in/in/°F |
Hastelloy C-276平均热膨胀系数:
Test Temperature | 10-6/°F | 10-6/K | |
75 °F to | 24 °C to | ||
200 | 93 | 6.2 | 11.2 |
400 | 204 | 6.7 | 12.0 |
600 | 316 | 7.1 | 12.8 |
800 | 427 | 7.3 | 13.2 |
1000 | 538 | 7.4 | 13.4 |
1200 | 649 | 7.8 | 14.1 |
1400 | 760 | 8.3 | 14.9 |
1600 | 871 | 8.8 | 15.9 |
1700 | 927 | 8.9 | 16.0 |
Hastelloy C-276导热率:
﹣270°F | 50.00 BTU-in/hr/ft2/°F |
﹣100°F | 60.00 BTU-in/hr/ft2/°F |
0°F | 65.00 BTU-in/hr/ft2/°F |
100°F | 71.00 BTU-in/hr/ft2/°F |
200°F | 77.00 BTU-in/hr/ft2/°F |
400°F | 90.00 BTU-in/hr/ft2/°F |
600°F | 104.00 BTU-in/hr/ft2/°F |
800°F | 117.00 BTU-in/hr/ft2/°F |
1000°F | 132.00 BTU-in/hr/ft2/°F |
1200°F | 145.00 BTU-in/hr/ft2/°F |
1400°F | 159.00 BTU-in/hr/ft2/°F |
1600°F | 173.00 BTU-in/hr/ft2/°F |
1800°F | 185.00 BTU-in/hr/ft2/°F |
2000°F | 195.00 BTU-in/hr/ft2/°F |
Hastelloy C-276在常温下合金的机械性能的最小值:
梵普合金 | 热处理方式 | 抗拉强度 | 屈服强度 | 延伸率 |
σb (Mpa) | σ0.2 (Mpa) | A5 % | ||
Hastelloy C-276 | 固溶处理 | 690 | 283 | 40 |
Hastelloy C-276产品特点:
1.在氧化和还原状态下,对大多数腐蚀介质具有优异的耐腐蚀性。
2.出色的耐点腐蚀、缝隙腐蚀和应力腐蚀开裂性能。
c-276耐腐蚀性:
C276合金适用于各种含有氧化或还原性介质的化学流程设备。较高的钼、铬含量和低含碳量使合金能够耐氯离子的侵蚀,钨的加入也进一步提高了其耐腐蚀性。C276是仅有的几种能够耐潮湿氯气、次氯酸盐以及二氧化氯溶液腐蚀的材料之一,该合金对高浓度的氯化盐溶液具有显著的耐腐蚀性(如氯化铁和氯化铜)。

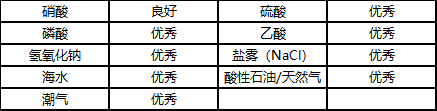

下表是退火材料的耐腐蚀性能评级。耐腐蚀性能受很多因素影响,例如曝气, 腐蚀性杂质,速度,传热,孔隙,温度,浓度,pH值,应力,表面光洁度,异金属接触等。
等浓图显示了C-276耐受均匀腐蚀的能力,不包含局部腐蚀或速度的影响

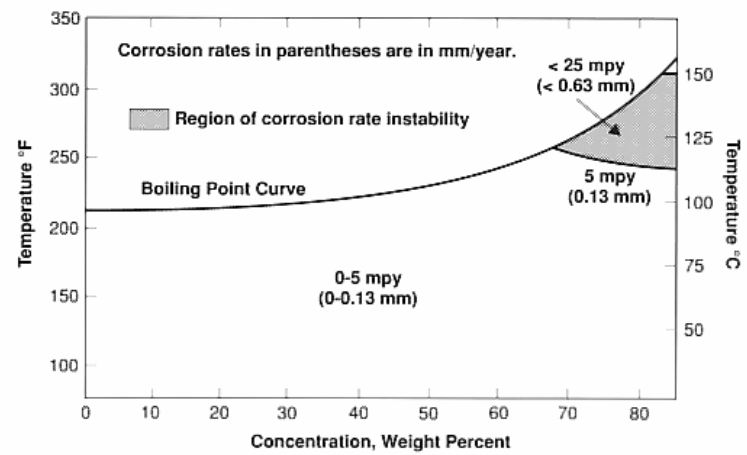

Hastelloy C-276对对磷酸腐蚀的耐受能力:

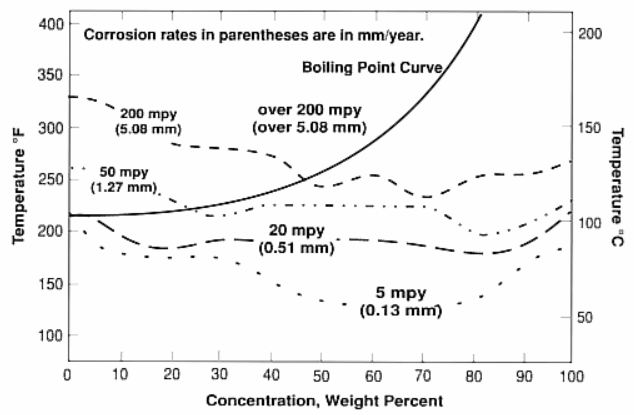

Hastelloy C-276对硫酸腐蚀的耐受能力:

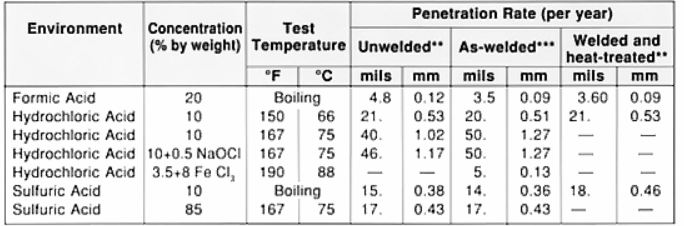

Hastelloy C-276对均匀腐蚀的耐受能力:

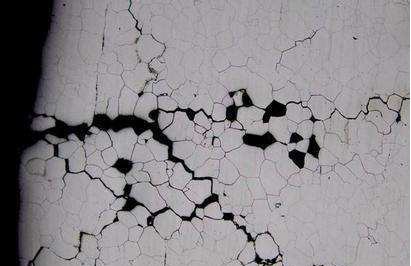

金相结构:
哈氏C276为面心立方晶格结构。
Hastelloy C-276对工艺性能与要求:
Hastelloy C-276对机械性能:
哈氏C-276合金热成形是在1150℃时立即退火,并以水急冷。对哈氏C-276合金进行冷变形加工会使其强度增加。
哈氏C-276合金和普通奥氏体不锈钢有相似的成形性能。但由于其比普通奥氏体不锈钢的强度要大,所以,在冷成形加工过程中会有更大应力。此外,这种材料的加工硬化速度比普通不锈钢快得多,因此在有广泛冷成形加工过程中,要采取中途退火处理。

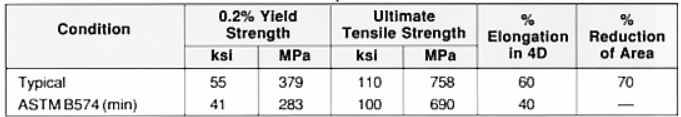

室温抗拉性能—测试样棒固溶处理+水淬
Hastelloy C-276对焊接及热处理:
C- 276合金的焊接性能和普通奥氏体不锈钢相似,在使用一种焊接方法对C-276焊接之前,必须要采取措施以使焊缝及热影响区的抗腐蚀性能下降小,如钨极 气体保护焊(GTAW)、金属极气体保护焊(GMAW)、埋弧焊或其他一些可以使焊缝及热影响区抗腐蚀性能下降小的焊接方法。但对于诸如氧炔焊等有可能 增加材料焊缝及热影响区含碳量或含硅量的焊接方法是不适合采用的。
关于焊接接头形式的选择,可以参照ASME锅炉与压力容器规范对哈氏C-276合金焊接接头的成功经验。
焊接坡口好采用机械加工的方法,但是机械加工会带来加工硬化,所以对机械加工的坡口处进行焊接前打磨是必要的。
焊接时要采用适宜的热输入速度,以防止热裂纹的产生。
在绝大多数腐蚀环境下,哈氏C-276合金都能以焊接件的形式应用。但在十分苛刻的环境中,C-276材料及焊接件要进行固溶热处理以获得好的抗腐蚀性能。
哈氏C-276合金的焊接可以选择自身作焊接材料或填料金属。如要求在哈氏C-276合金的焊缝中添加某些成分,像其它镍基合金或不锈钢,并且这些焊缝将暴露在腐蚀环境中时,那么,焊接所用的焊条或焊丝则要求有和母材金属耐腐蚀相当的性能。
哈氏C-276合金材料固溶热处理包括两个过程:(1)在1040℃~1150℃加热;(2)在两分钟之内快速冷却至黑色状态(400℃左右),这样处理后的材料有很好的耐蚀性能。因此仅对哈氏C-276合金进行消应力热处理是无效的。在热处理之前要清理合金表面的油污等可能在热处理过程中产生碳元素的一切污垢。
哈氏C-276合金表面在焊接或热处理时会产生氧化物,使合金中的Cr含量降低,影响耐蚀性能,所以要对其进行表面清理。可以使用不锈钢丝刷或砂轮,接下来浸入适当比例硝酸和氢氟酸的混合液中酸洗,后用清水冲洗干净。
Hastelloy C-276对产品用途:
C276合金在化工和石化领域得到了广泛的应用,如应用在接触含氯化物有机物的元件和催化系统中。这种材料尤其适合在高温、混有杂质的无机酸和有机酸(如甲酸和乙酸)、海水腐蚀环境中使用。
1.纸浆和造纸工业,如煮解和漂白容器;
2.湿法烟气脱硫系统中的洗涤塔、再加热器、湿汽风扇等;
3.在酸性气体环境中作业的设备和元件;
4.乙酸和酸性产品的反应器;
5.硫酸冷凝器;
6.亚甲二苯异氰酸盐(MDI);
7.不纯磷酸的生产和加工。
产品展示
我们的优势
合作厂商
应用领域
仓库展示
加工服务
我们保证
