PRODUCT
产品中心

Incoloy系列

当前位置：主页 > 产品中心 > Incoloy系列 >

Incoloy 800H（UNS 08810）

库存现货品种规格：
冷轧带材：0.05~3.0×≤420mm
热轧(锻)材：Φ5.5~150mm，方40~160×40~160mm
冷拉丝材：Φ0.1~8mm
热轧带材：3.0~13.0×60~420mm
棒材：Φ8mm~Φ355mm
无缝管：Φ3*0.5mm~114*6mm   114mm以上规格可快速出货
产品规格：规格齐全，国产/进口均有库存现货，欢迎咨询，其他特殊规格要求可按需加工定制！
“梵普”专注合金材料生产制造，为客户提供专业的合金解决方案。

产品详情

Incoloy800H/HT是一种广泛应用于高温承压结构件的奥氏体耐热合金.800H/HT的高强度主要是由于添加了碳,铝,钛元素,并且在最低1149℃温度下退火以达到晶粒度ASTM5等级或者更粗。本公司可供应板材、带材。

Incoloy800HH介绍：对于800 H/HT在787℃以下使用,焊接使用 82(ER NiCr-3)的焊丝.R A 330-04(N08334)焊丝具有相匹配的热膨胀系数,更高的强度.如果希望获得最大的力学强度,最好使用焊丝617(ERNiCrCoMo-1)或者焊条117(ENiCrCoMo-1).为了避免800H/HT焊接部件在 538℃ 以上可能发生的应力松弛而导致晶界开裂, 需要在899℃进行焊后热处理,保温时间根据材料厚度每25毫米保温一小时(至少半小时/25毫米厚度),然后空冷.

Incoloy800H材料牌号・标准

美标 欧标 ASTM ASME
UNS N08811 1.4958 B 409 SB-409
UNS N08810 1.4959 B 408 SB-408
W. Nr./EN   B 407 SB-407

Incoloy800H化学成分

JIS G4902 / NCF 800H
  C Si Mn P S Ni Cr Cu Al Ti Al+Ti Fe
Min 0.05 ― ― ― ― 30.00 19.00 ― 0.15 0.15 ― ―
Max 0.10 1.00 1.50 0.030 0.015 35.00 23.00 0.75 0.60 0.60 ― Bal.

ASTM B409 / UNS N08810
  C Si Mn P S Ni Cr Cu Al Ti Al+Ti Fe
Min 0.06 ― ― ― ― 30.0 19.0 ― 0.15 0.15 0.85 39.5
Max 0.10 1.0 1.5 ― 0.015 35.0 23.0 0.75 0.60 0.60 1.20 ―

ASTM B409 / UNS N08811
  C Si Mn P S Ni Cr Cu Al Ti Al+Ti Fe
Min 0.06 ― ― ― ― 30.0 19.0 ― 0.15 0.15 ― 39.5
Max 0.10 1.0 1.5 ― 0.015 35.0 23.0 0.75 0.60 0.60 ― ―

EN10095 / 1.4876
  C Si Mn P S Ni Cr Cu Al Ti Al+Ti Fe
Min 0.06 ― ― ― ― 30.00 19.00 ― 0.15 0.15 ― ―
Max 0.12 1.00 2.00 0.030 0.015 34.00 23.00 ― 0.60 0.60 ― ―

Incoloy800H物理性能

比热(J/kg･K) 460
电阻率(μΩ･cm) 99
热传导率(W/m･K) 12.6
平均热膨胀系数(10-6/℃) 25–200℃ 15.9
25–400℃ 16.8
25–600℃ 17.3
25–800℃ 18.1
纵向弹性模量(MPa) 19.7 x 104
居里点(℃) -115
强磁性 无
熔点(℃) 1357-1385

Incoloy800H高温特性

  热传导率
(W/(m•K))		 平均热膨胀系数 弹性模量
(GPa)
室温 12.6 ― 197
100℃ 14.1 14.6 193
200℃ 16.1 15.9 187
300℃ 17.8 16.4 180
400℃ 19.3 16.8 173
500℃ 20.6 17.0 167
600℃ 23.2 17.3 159
700℃ 24.4 17.7 152
800℃ 25.1 18.1 145
900℃ 25.9 18.3 138
1000℃ 26.7 18.6 131

Incoloy800H金相组织：JIS G4902 / NCF 800H

热处理 晶粒直径
1100℃～1170℃ 急冷 比5粗

ASTM B409 / UNS N08810
热处理 晶粒直径
≧1121℃ 比5粗

ASTM B409 / UNS N08811
热处理 晶粒直径
≧1149℃ 比5粗

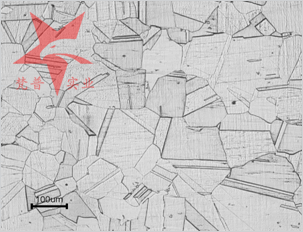

Incoloy800H（UNS 08810）的典型金相组织




Incoloy 800H 的物理性能:

密度 8.0 g/cm3
熔点 1350-1400 ℃

Incoloy 800H材料力学性能代表拉伸性能
温度, °F 70 1000 1200 1400 1600 1800
抗拉强度, ksi 77 63.5 55.7 32.3 18.6 10.2
0.2%形变屈服强度, ksi 29 16.5 14.8 14.4 11.6 8.9
延伸率, % 52 51 50 78 120 120
典型的蠕变断裂性能
温度, °F 1400 1600 1800
最小蠕变0.0001%/小时, ksi 6.0 3.6 1.05
10000小时断裂强度, ksi 7.3 3.5 1.2

Incoloy 800H 在常温下合金的机械性能的最小值:
合金 抗拉强度
Rm N/mm2		 屈服强度
RP0.2N/mm2		 延伸率
A5 %
800 500 210 35
800H 450 180 35

Incoloy 800H合金具有以下特性：
1.在高达500℃的极高温的水性介质中具有出色的抗腐蚀性
2.很好的抗应力腐蚀的性能
3.很好的加工性

Incoloy 800H 的金相结构:
800H为面心立方晶格结构。极低的碳含量和提高了的Ti:C 比率增加了结构的稳定性和最大的抗敏化性以及抗晶间腐蚀性。950℃左右的低温退火保证了细晶结构。

Incoloy 800H 的耐腐蚀性:
800H能耐很多腐蚀介质腐蚀。其较高的镍含量使其在水性腐蚀条件具有很好的抗应力腐蚀开裂性能。高铬含量使之具有更好的耐点腐蚀和缝隙腐蚀开裂性能。该合金具有很好的耐硝酸、有机酸腐蚀性，但是在硫酸和盐酸中的耐腐蚀性有限。除了在卤化物有可能发生点腐蚀外，在氧化性和非氧化性盐中有很好的耐腐蚀性。在水、蒸气以及蒸汽、空气、二氧化碳的混合物中也具有很好的耐腐蚀性。

Incoloy 800H应用领域
1.硝酸冷凝器——耐硝酸腐蚀
2.蒸汽加热管——很好的机械性能
3.加热元件管——很好的机械性能
对于应用于高达500℃的环境，合金供货态为退火态。

产品展示

我们的优势

合作厂商

应用领域

仓库展示

加工服务

我们保证
