库存现货品种规格：
冷轧带材：0.05~3.0×≤420mm
热轧(锻)材：Φ5.5~150mm，方40~160×40~160mm
冷拉丝材：Φ0.1~8mm
热轧带材：3.0~13.0×60~420mm
棒材：Φ8mm~Φ355mm
无缝管：Φ3*0.5mm~114*6mm 114mm以上规格可快速出货
产品规格：规格齐全，国产/进口均有库存现货，欢迎咨询，其他特殊规格要求可按需加工定制！
“梵普”专注合金材料生产制造，为客户提供专业的合金解决方案。
产品详情
Incoloy 800一种合金，含Cr量通常为15-25%，镍量为30-45%，并含有少量的铝和钛。800合金中的Cr含量通常为15-25%，镍含量为30-45%，并含有少量的铝和钛。800合金从高温快冷后均处于奥氏体单项区，因此，使用状态为单一奥氏体组织。合金具有较高的铬含量和足够的镍含量，所以有较高的耐高温腐蚀性能，在工业中应用较多。在氯化物、低浓度的NaOH水溶液中和高温高压水中，具有优良的耐应力腐蚀破裂性能，所以用于制造耐应力腐蚀破裂的设备。成分组织接近于奥氏体不锈钢，且具有与Inconel合金相当的特性。本公司可供应板材、带材。
Incoloy 800（Alloy 800）材料牌号・标准
|
ASTM B409 |
EN |
JIS G4902 |
ISO |
|
UNS N08800 |
1.4876 |
NCF 800 |
― |
Incoloy 800（Alloy 800）化学成分
JIS G4902 / NCF 800
|
|
C |
Si |
Mn |
P |
S |
Ni |
Cr |
Cu |
Al |
Ti |
Fe |
|
Min |
― |
― |
― |
― |
― |
30.00 |
19.00 |
― |
0.15 |
0.15 |
― |
|
Max |
0.10 |
1.00 |
1.50 |
0.030 |
0.015 |
35.00 |
23.00 |
0.75 |
0.60 |
0.60 |
Bal. |
ASTM B409 / UNS N08800
|
|
C |
Si |
Mn |
P |
S |
Ni |
Cr |
Cu |
Al |
Ti |
Fe |
|
Min |
― |
― |
― |
― |
― |
30.0 |
19.0 |
― |
0.15 |
0.15 |
39.5 |
|
Max |
0.10 |
1.0 |
1.5 |
― |
0.015 |
35.0 |
23.0 |
0.75 |
0.60 |
0.60 |
― |
EN10095 / 1.4876
|
|
C |
Si |
Mn |
P |
S |
Ni |
Cr |
Cu |
Al |
Ti |
Fe |
|
Min |
― |
― |
― |
― |
― |
30.00 |
19.00 |
― |
0.15 |
0.15 |
― |
|
Max |
0.12 |
1.00 |
2.00 |
0.030 |
0.015 |
34.00 |
23.00 |
― |
0.60 |
0.60 |
― |
Incoloy 800（Alloy 800）物理性能
|
比热(J/kg･K) |
460 |
|
|
电阻率(μΩ･cm) |
99 |
|
|
热传导率(W/m･K) |
12.6 |
|
|
平均平均热膨胀系数(10-6/℃) |
25–200℃ |
15.9 |
|
25–400℃ |
16.8 |
|
|
25–600℃ |
17.3 |
|
|
25–800℃ |
18.1 |
|
|
纵向弹性模量(MPa) |
19.7 x 104 |
|
|
居里点(℃) |
-115 |
|
|
强磁性 |
无 |
|
|
熔点(℃) |
1357-1385 |
|
Incoloy 800（Alloy 800）高温特性
|
|
热传导率 |
平均热膨胀系数 |
弹性模量 |
|
室温 |
12.6 |
― |
197 |
|
100℃ |
14.1 |
14.6 |
193 |
|
200℃ |
16.1 |
15.9 |
187 |
|
300℃ |
17.8 |
16.4 |
180 |
|
400℃ |
19.3 |
16.8 |
173 |
|
500℃ |
20.6 |
17.0 |
167 |
|
600℃ |
23.2 |
17.3 |
159 |
|
700℃ |
24.4 |
17.7 |
152 |
|
800℃ |
25.1 |
18.1 |
145 |
|
900℃ |
25.9 |
18.3 |
138 |
|
1000℃ |
26.7 |
18.6 |
131 |
Incoloy 800（Alloy 800）机械性能
Incoloy 800（Alloy 800）室温机械性能
JIS G4902 / NCF 800
|
0.2%屈服强度 |
抗拉强度 |
延伸率 |
硬度 |
|
|
(HV) |
(HB) |
|||
|
≧ 205 |
≧ 520 |
≧ 30 |
≦ 182 |
≦ 179 |
ASTM B409 / UNS N08800
|
0.2%屈服强度 |
抗拉强度 |
延伸率 |
硬度 |
|
|
(HV) |
(HB) |
|||
|
≧ 205 |
≧ 520 |
≧ 30 |
― |
― |
EN10095 / 1.4876
|
0.2%屈服强度 |
抗拉强度 |
延伸率 |
硬度 |
|
|
(HV) |
(HB) |
|||
|
≧ 170 |
450-680 |
≧ 30 |
― |
≦ 192 |

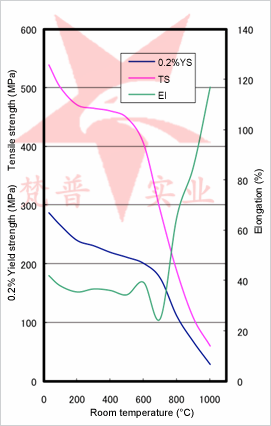

Incoloy 800（Alloy 800）高温强度
Incoloy 800（Alloy 800）热处理
与奥氏体不锈钢一样，具有奥氏体组织，热处理也可采用与奥氏体不锈钢同样的方式。通常可用的热处理方法如下。
Incoloy 800退火 980～1100℃ 急冷
Incoloy 800消除应力退火 780～870℃ 空冷
Incoloy 800（Alloy 800）朔性加工性
热加工和冷却的加工性能与奥氏体钢大体相同。热加工温度为1000～1230℃，简易加工可在850℃以下进行。但在650～850℃温度范围内会发生开裂，请务必避开。冷加工性完全与奥氏体不锈钢一样，但加工硬化特性比奥氏体不锈钢略低。
Incoloy 800（Alloy 800）焊接性
焊接与标准奥氏体不锈钢一样，可采用TIG焊接、MIG焊接以及手工电弧焊。
Incoloy 800（Alloy 800）高温特性
由于其Ni、Cr含量高，因此在高温环境下对氧化以及渗碳的耐受性高，耐氧化性优于SUS 310S，甚至接近NAS 600。高温强度也基本与NAS 600相同。在使用过程中不会析出σ相而导致脆化，广泛应用于耐热用材料。
一般在600℃以下温度范围内使用。若用在更高温度，且对蠕变性能有要求时，建议使用NAS 800H／NAS 800T。
Incoloy 800（Alloy 800）耐腐蚀性
在硝酸、硝酸和硫酸混合液等氧化性腐蚀环境，以及苏打盐等熔盐中都具有良好的耐腐蚀性，且对应力腐蚀开裂的敏感性优于标准奥氏体不锈钢。
Incoloy 800（Alloy 800）用途
广泛应用于覆套式电热器外套管、热电偶保护管、热处理炉、以及在高温环境下使用的材料。
产品展示
我们的优势
合作厂商
应用领域
仓库展示
加工服务
我们保证
